材料代号
	搅拌器轴孔径
	搅拌器的外径，
	搅拌器型式代号

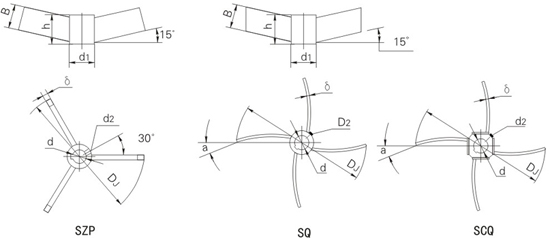

四叶后掠及三叶锥底平桨式
四叶后掠整体式－SQ、四叶后掠可拆式－SCQ、三叶锥底平桨式－SZP

    本类搅拌器都为径流型搅拌器，配合指型挡板可得上下循环流循环量大，在挡板的配合下，剪切作用也好，适合在带椭圆底或锥底容器中固体分散、溶解、悬浮、传热及液相反应等反应过程。四叶后掠式比三叶后掠式搅拌强度、搅拌功率都要大。常用介质粘度μ＜2000cP，常用转速n＝100－300rpm。

四叶后掠型及三叶锥底型主要参数

DJ	d	d1	h	d2	δ1	B	重量(kg)
					不锈钢/碳钢		SQ	SCQ	SEP
200	25	50	50	M6	6/4	20	0.863	1.19	0.785
220	30	60	60	M6	6/4	22	1.35	1.65	1.25
250	35	70	70	M8	8/5	25	2.21	2.69	2.04
280	40	75	75	M8	8/6	28	2.78	3.34	2.50
320	45	80	80	M8	8/6	32	3.23	3.88	2.94
360	50	85	85	M8	10/8	36	4.19	4.93	3.72
400	55	90	90	M10	10/8	40	488	5.73	4.72
450	60	100	100	M10	10/8	45	6.54	7.75	5.85
500	65	105	105	M10	12/10	50	8.67	10.0	7.66
560	70	110	110	M10	12/10	56	10.0	11.5	8.63
630	75	120	120	M12	12/10	60	12.5	14.5	10.9
710	80	130	130	M12	12/10	60	12.5	14.5	10.9
800	85	140	140	M12	12/10	80	22.9	26.1	19.6
900	90	150	150	M12	14/12	90	29.0	33.0	24.7
1000	100	160	160	M16	14/12	100	34.9	39.5	29.6
1120	110	180	180	M16	16/14	112	50.6	57.3	42.9
1250	120	190	190	M16	16/14	125	61.8	69.4	51.8
1400	130	200	200	M16	16/14	140	72.9	81.5	60.8
1600	140	210	210	M16	18/16	160	100	110	81.6
1800	150	220	220	M20	18/16	180	123	133	98.9
2000	160	240	240	M20	18/16	200	156	170	126

备注：搅拌器内孔可根据用户要求制作，轮毂高度一般与内孔相一致。
