材料代号
	搅拌器轴孔径
	搅拌器的外径，
	搅拌器型式代号

齿形圆盘涡轮式搅拌器

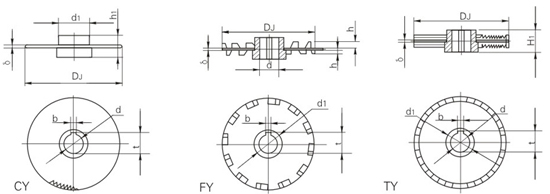

平齿形圆盘涡轮式CY、翻齿形圆盘涡轮式FY、贴齿形圆盘涡轮式TY

    圆盘外缘呈锯齿形，高速旋转下剪切性能很高。循环能力相对弱，分散、粉碎、剥离作用强烈，两相物性差民大的分散混合很适用，如涂料的节散过程。平齿形为一层水平的锯齿，翻齿形和贴齿形为上下两向立式锯齿，前者为齿和圆盘一体冲成上下翻出，齿粗疏，后者为两过锯齿条焊于圆盘外缘，齿细密。常用介质粘度μ＜50000cp，常用运转速度n＝100－1000rpm，v=5－20m/s，常用尺寸D_J/D＝0.2－0.5。

齿形圆盘涡轮式搅拌器主要尺寸

DJ	d	d1	h1	h	键槽		δ(不锈钢/碳钢）	重量(kg)不锈钢/碳钢
					b	t
100	14	-	-	10	-	-	2/3	0.124/0.185
125	16	-	-	13	-	-	2/3	0.194/0.289
160	18	-	-	16	-	-	2/3	0.318/0.473
180	20	-	-	18	-	-	2/3	0.402/0.599
200	25	-	-	20	-	-	2/3	0.496/0.74
220	25	-	-	22	-	-	2/3	0.601/0.895
250	30	-	-	25	-	-	2/3	0.776/1.156
280	30	60	60	28	8	33.3	3/4	2.459/2.933
320	35	70	70	32	8	38.3	3/4	3.496/4.115
360	40	75	75	36	12	43.3	3/4	4.272/5.056
400	45	80	80	40	14	48.8	3/4	5.148/6.114
450	50	85	85	45	14	53.8	3/4	6.249/7.474
500	55	90	90	50	16	59.4	3/4	7.473/8.985
560	60	100	100	56	18	64.4	4/6	11.733/15.351
630	65	105	105	63	18	69.4	4/6	14.46/19.292
710	70	110	110	70	20	74.9	4/6	17.391/23.528
800	75	120	120	80	20	79.9	4/6	22.374/30.165
900	80	130	130	80	22	85.4	5/6	33.548/38.784
1000	90	150	150	100	25	95.4	5/6	44.343/44.353
